硬质合金拉拔模具

一．硬质合金拉拔模具的介绍

硬质合金拉拔模具，表面光亮，耐磨性能超过模具钢，不拉伤加工零件表面。与钢模相比，优点是热传导性好，不粘模，可以保证工作中的模具温度分布均匀，不会因局部高温使模具产生裂纹，不会使拉伸产品出现冷汗，脱痕，起皱现象，显著提高产品表面质量（尤其在不锈钢制品深拉伸时效果表现突出）。



加工工艺：采用硬质合金原生料生产，过压烧结成毛坯再进行研磨，抛光，开槽，打孔，涂层或者攻丝。韧性会比常规生产要好，使用寿命也提高3-5倍。

二．硬质合金拉拔模具的应用领域

1.广泛用于石油输送管、煤气罐管、特大气瓶钢管、压力容器皿管材等行业；

2.广泛应用于各行业比如不锈钢餐具、器皿、五金配件的拉伸、成形等，以及磁性行业的无磁模具；

3.适用于高碳钢丝、钢帘线、切割钢丝、镀层钢丝和焊丝的湿拉拔；

4.适用于高碳钢、焊丝的湿/干拉拔，有色金属材质干拉拔，CVD基体。

三.硬质合金拉拔模具牌号介绍

四.硬质合金拉拔模具型号表示规则

      1.拉拔模坯分类





     2. 拉拔模坯型号表示规则

          拉拔模坯型号由型号类别、外径、高度、压缩角、内孔参数等五个代号组成。

          示例：S11-008 06 12-1.2

           ①   ②  ③  ④  ⑤

          ①为拉拔模坯型号类别代号。

          ②为拉拔模坯外径代号，用三位数字表示，单位：mm；不足三位，则前面加"0"填位。

          ③为拉拔模坯高度代号，用两位数字表示，单位：mm；不足两位，则前面加“0”填位。

          ④为拉拔模坯压缩角代号，用两位数字表示，单位：°； 如没有压缩角，则用“00”表示。

          ⑤为拉拔模坯内孔代号：

           圆形内孔用内径尺寸d表示，单位：mm；当内径尺寸不大于1mm时取两位小数，当内径尺寸大于1mm时取一位小数；

           四边形内孔用孔长a×孔宽b表示，单位：mm，取一位小数位；

           六边形内孔用内切圆尺寸s表示，单位：mm，取一位小数位。

五.硬质合金拉拔模具型号规格

六.硬质合金拉拔模具定制说明

        1. 来图来样定制，根据您的样品或图纸进行生产加工；

        2. 根据您的工况为您提供牌号并提供设计方案，用专业解决客户的实际需求



        我公司生产的硬质合金产品，多种品种规格，欢迎订购！为您全面解决生产难题！

七.模具使用和加工过程注意事项

       1、必须选择适合于被拉拔材料的模具形状、尺寸，否则将容易产生模具的裂损。

       2、模具必须在沿拉伸方向正确紧固，不能有偏歪，防止产生不均匀磨损。

       3、润滑剂对模具寿命影响较大，选择适当的润滑剂并使模具保持在清洁状态下使用。

       4、不得敲击或摔扔模具。

       5、外圆加工时需确保产品单次进刀量小于0.2mm，避免加工应力过大;

       6、加工后需保持表面干燥，避免产品出现腐蚀白斑，建议用清水/酒精等中性介质清洁模芯，并及时吹干或干燥;

       7、模芯镶套时过盈量不宜过大，同时避免敲击模芯。

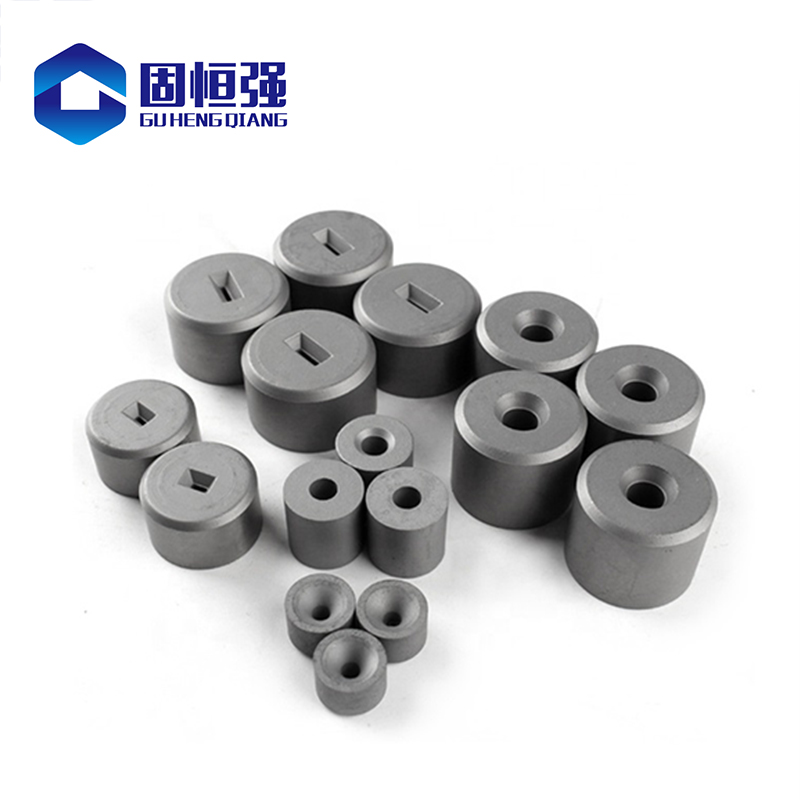

八．实拍图展示
